Гравиемойка 129 КД

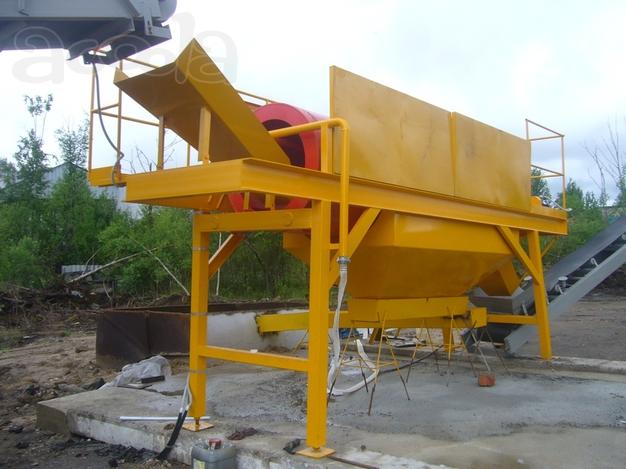

Гравиемойка - это наклонный вращающийся барабан большого диаметра (1020мм., 1420мм.), внутрь которого подают воду. Гравиемойка предназначена для промывки щебня и песчано-гравийных смесей от загрязняющих примесей. Гравиемойка состоит из платформы и установленных на ней барабана и привода. Барабан огражден защитными щитами, крепящимися к платформе болтовыми соединениями.

Вода в барабан подается по трубам, соединенным между собой фланцами.

Площадка для обслуживания ограждена трубчатыми ограждениями, устанавливающимися во втулки, приварен¬ные к платформе и стопорящиеся болтами.

Угол наклона регулируется вращением 2-х опор в гайках, приваренных к стойкам платформы.

Вращение на барабан передается от электродвигателя привода через редуктор. Редуктор соединен с электродвигателем клиновыми ремнями, а барабан с редуктором - втулочно пальцевой муфтой через подшипниковый узел. Вторая сторона барабана опирается на ролики 4 с подшипниками.

Исходный материал (щебень, гравий, неочищенная руда и пр.) подаётся в верхнюю часть вращающегося барабана, а чистый отмытый материал выгружается из нижней его части. При установке на секции барабана разных сит, последняя может помимо мойки выполнять дополнительно функцию сортировки исходного материала на фракции (от 1-й до 3-х).

Комплекс для мойки гравия предназначен для очистки загрязнённого щебня и гравия от глинистых включений, пыли. Одновременно с промывкой происходит разделение исходного материала на фракции различного размера, поэтому устройство в сочетании с транспортерами, системой управления, бункером, системой водозабора также можно называть комплексом для сортировки и мойки гравия. На гравиемойке с установленными по желанию заказчика разными ситами можно выделить на выходе от одной до трёх фракций промытого гравия, щебня. Следует заострить внимание на отводе воды от комплекса для мойки гравия. Водоотводный канал необходимо делать глубиной до одного метра, укрывать его щитами и очищать от льда и снега.

Характеристики:

Основные технические характеристики

Модель гравиемойки:

129 КД

Частота вращения барабана, об/мин

15

Диаметр барабана, мм

1020

Длина барабана, мм

3460

Передаточное число привода

67

Мощность электродвигателя, кВт

4

Частота вращения двигателя, об/мин

1000

Производительность агрегата, т/ч

до 40

Количество фракций после сортировки

до 2

Регулировка угла подъёма, градус

3 - 7.

Габаритные размеры (рабочие/транспортные) :

- ширина (с лестницей), мм

2300/1900

- высота (с ограждением), мм

3050/2600

- длина, мм

5900/5600

Масса, кг

1950
